Identificación
de los elementos
visuales
Cómo reconocer, analizar y aplicar los recursos que construyen una composición gráfica.
Aprender a ver
antes de diseñar
Identificar un elemento visual no significa solamente reconocerlo. Significa comprender qué función cumple y cómo cambia la forma en que una persona percibe y recorre una pieza gráfica.
¿Qué veo primero?
FOCO / JERARQUÍA¿Qué elementos parecen pertenecer juntos?
PROXIMIDAD / SEMEJANZA¿Por qué está ahí?

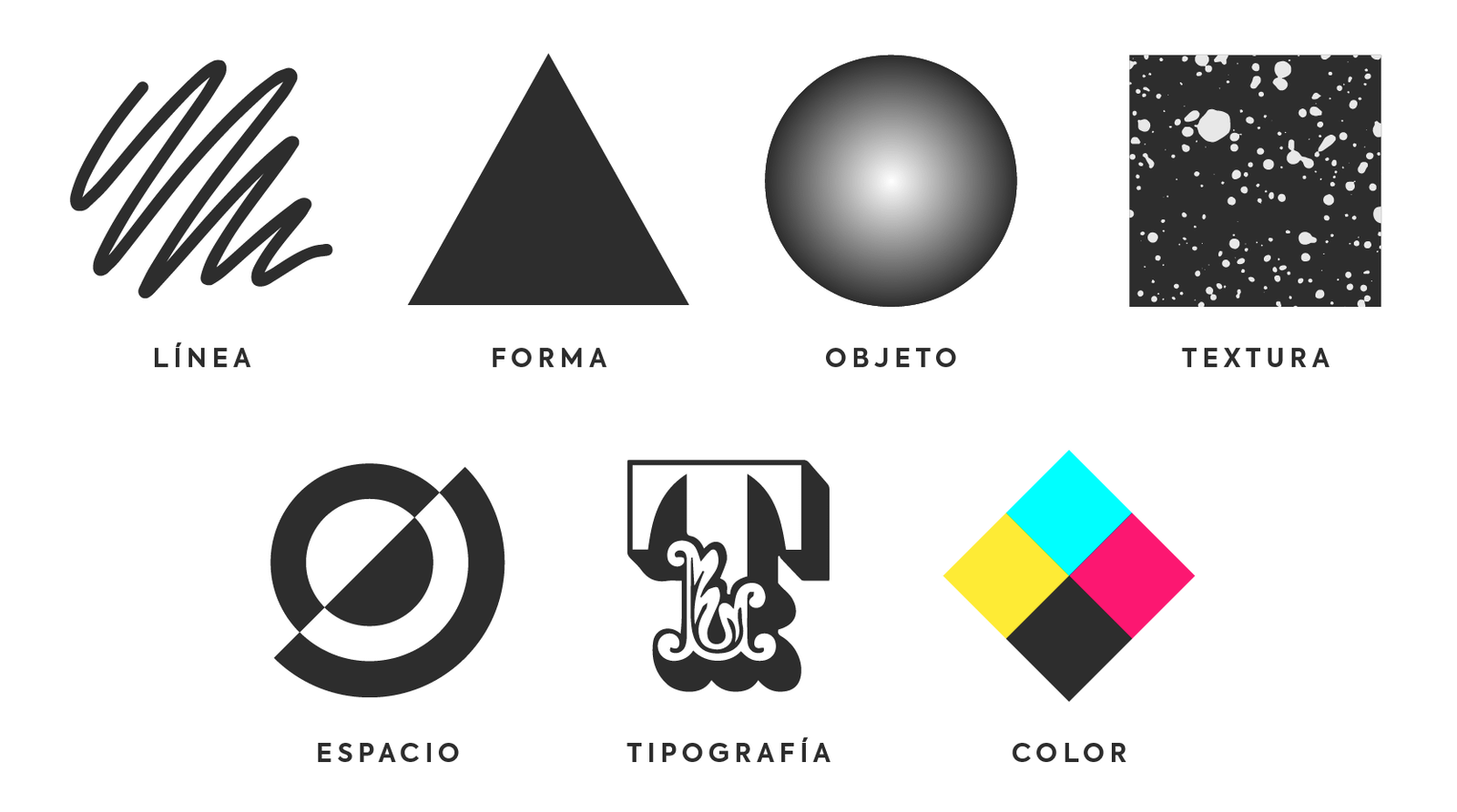

FUNCIÓN / CONCEPTOReconocer punto, línea, forma, color, textura, espacio y tipografía, para después relacionarlos con jerarquía, contraste, alineación, proximidad y figura/fondo.
Punto
El punto es la unidad visual más sencilla. Puede funcionar como señal, foco de atención o parte de una estructura repetitiva. Su fuerza cambia cuando aumenta su tamaño o contrasta con los elementos que lo rodean.
Un punto puede
convertirse en protagonista.
El círculo rojo contrasta con una estructura de líneas repetidas. Aunque existen muchos elementos, el punto de mayor contraste funciona como foco.
En la segunda composición, un solo punto rompe la repetición y establece una prioridad visual.
¿Por qué miraste primero el punto dominante?
Utiliza tamaño, color o aislamiento para establecer un punto focal en una portada o cartel.
Línea
La línea puede separar, conectar, delimitar y dirigir la mirada. Las diagonales son especialmente útiles para introducir movimiento y orientar el recorrido visual.
La línea también
puede ser un recorrido.
Las líneas diagonales crean tensión y movimiento. En una composición editorial pueden conducir la mirada entre diferentes zonas de información.
Una línea diagonal puede funcionar como guía invisible para conectar diferentes puntos de información.
¿Hacia dónde dirige la mirada?
Prueba líneas horizontales, verticales y diagonales y compara el efecto de cada una.
Forma
Las formas construyen símbolos, iconos, contenedores y estructuras visuales. El diseño puede partir de geometrías simples y combinarlas para crear un lenguaje propio.
La forma puede
construir un sistema.
Círculos, cuadrados y triángulos pueden repetirse, transformarse y combinarse para generar ritmo, estructura y significado.
Unidad
Estructura
Símbolo
¿Qué cambia cuando las formas trabajan juntas?
Construye un símbolo utilizando solamente dos o tres formas geométricas.
Color
El color permite diferenciar, destacar, organizar categorías y establecer jerarquías. La clave está en asignarle una función dentro del sistema visual.
Una paleta puede
construir jerarquía.
La repetición controlada de rojo, azul, amarillo, negro y fondo crema crea unidad y ritmo visual.
¿Qué color está funcionando como acento?
Define primero el color dominante y después decide dónde debe aparecer el acento.
Textura
La textura modifica la percepción de una superficie. Puede hacer que una pieza se perciba artesanal, industrial, natural, tecnológica o envejecida.
La superficie
también comunica.
El papel y las capas de tinta modifican la experiencia visual. La textura no solo es decoración: puede formar parte del concepto material de la pieza.
CAFÉ DE
ESPECIALIDAD
Limpio · contemporáneo · preciso
CAFÉ DE
BARRIO
Artesanal · cálido · local
La textura puede cambiar la personalidad del mismo mensaje.
¿La textura comunica o simplemente decora?
Utiliza textura únicamente cuando exista una relación clara con el concepto.
Espacio
El espacio negativo es el área libre que rodea y separa los elementos. Bien utilizado, mejora el orden y aumenta el protagonismo de la información importante.
El espacio también
organiza el contenido.
Una página no necesita llenar cada centímetro. Los márgenes, columnas y áreas libres ayudan a separar bloques y crear una ruta de lectura.
AÑOS
de diseño editorial
menos elementos
+ espacio = + atención
¿Qué gana importancia gracias al espacio?
Antes de agregar otro elemento, comprueba si el espacio libre ya está cumpliendo una función.
Tipografía
La tipografía es forma, ritmo y lenguaje. Tamaño, peso, interlineado, alineación y longitud de línea construyen la jerarquía de una publicación.
La página tiene
una ruta de lectura.
El tamaño del título, el uso de subtítulos, las columnas, los márgenes y los bloques de texto permiten recorrer la página sin leer todo al mismo tiempo.
El texto de lectura continua debe mantenerse cómodo, ordenado y suficientemente contrastado.
¿Qué lees primero, segundo y tercero?
Diseña una jerarquía de tres niveles antes de comenzar a decorar la página.
Gestalt
La percepción humana tiende a agrupar, separar y relacionar elementos. En diseño, estas relaciones ayudan a crear estructuras que pueden entenderse rápidamente.
La cercanía
crea grupos.
El color y la forma
crean relación.
El contraste
separa la figura.
Busca elementos cercanos, elementos semejantes y relaciones entre figura y fondo.
Leer una portada
como sistema
El objetivo final es dejar de mirar cada elemento por separado y comenzar a comprender cómo todos colaboran para construir una experiencia de lectura.
EL FUTURO
DEL DISEÑO
Construye los niveles de lectura.
Genera énfasis y contraste.
Construye el foco principal.
Separa y genera protagonismo.
Disecciona
una pieza gráfica
Selecciona una portada, cartel, anuncio o publicación digital. Primero observa la pieza completa y después analiza sus partes.
Marca el primer foco visual.
Señala las líneas y recorridos.
Rodea las formas dominantes.
Identifica la paleta y el color de acento.
Localiza texturas y espacios negativos.
Señala los niveles tipográficos.
Explica tres relaciones Gestalt.
Conserva el mensaje.
Cambia la jerarquía.
Rediseña la pieza con dos colores, una familia tipográfica y una forma dominante. Después explica qué cambiaste y qué efecto tuvo en la lectura.
Diseñar no es colocar
elementos al azar.
Es decidir qué debe verse, qué debe leerse, qué debe relacionarse y qué debe quedar en segundo plano.
Materiales,
sustratos e
instrumentos de trazo
Introducción al conocimiento y experimentación de los materiales utilizados en los procesos tradicionales de representación gráfica.
Introducción
Los materiales, sustratos e instrumentos de trazo constituyen elementos fundamentales dentro del proceso de diseño gráfico. Antes de utilizar herramientas digitales, el diseñador debe comprender las características físicas de los materiales con los que trabaja y las superficies sobre las cuales desarrolla sus propuestas.
Aunque actualmente gran parte del diseño se desarrolla mediante software especializado, los procesos manuales continúan siendo importantes para la experimentación, generación de conceptos, bocetaje, ilustración, construcción de prototipos y desarrollo de propuestas gráficas.
1.1 Materiales
En diseño gráfico, los materiales son aquellos elementos físicos utilizados para crear, representar, modificar, construir o reproducir una propuesta visual.
Pueden utilizarse para realizar desde un boceto inicial hasta una pieza gráfica terminada.
Clasificación de materiales
Materiales secos
Grafito, carboncillo, pasteles y lápices de color. Son utilizados principalmente para dibujo y bocetaje.
Materiales húmedos
Tinta, acuarela y pintura acrílica. Permiten trabajar color, contraste, transparencia y diferentes efectos.
Materiales experimentales
Papeles, fotografías, textiles, objetos y materiales reciclados utilizados para generar composiciones.
Materiales secos
Los materiales secos se caracterizan por aplicarse directamente sobre el sustrato y son fundamentales durante las primeras etapas del proceso de diseño.
Lápiz de grafito
El lápiz es uno de los instrumentos más utilizados para realizar bocetos, dibujos técnicos, estudios de proporción y exploraciones conceptuales.
| Grado | Característica | Aplicación |
|---|---|---|
| 2H – 4H | Muy duro y claro | Construcciones y líneas precisas |
| HB | Dureza media | Bocetaje general |
| 2B – 4B | Blando y oscuro | Sombras y volumen |
| 5B – 8B | Muy blando y oscuro | Alto contraste |
Carboncillo
El carboncillo produce negros intensos y permite trabajar rápidamente diferentes valores de luz y sombra. Es especialmente útil para estudios de volumen, ilustración y bocetos expresivos.
Materiales húmedos
Los materiales húmedos utilizan un líquido como vehículo para transportar el pigmento.
Tinta
Produce líneas definidas y contrastantes. Es utilizada en ilustración, lettering y dibujo.
Acuarela
Permite trabajar transparencias y construir diferentes valores mediante capas de pigmento.
Acrílico
Pintura versátil que puede aplicarse sobre papel, cartón, madera y otros sustratos preparados.
Materiales para collage
El collage consiste en construir una composición mediante la combinación de diferentes elementos visuales.
- Papeles de colores.
- Revistas.
- Fotografías.
- Periódicos.
- Cartón.
- Textiles.
- Material reciclado.
Materiales para prototipos
Los prototipos permiten comprobar físicamente una propuesta antes de llevarla a producción.
1.2 Sustratos y formatos
El sustrato es la superficie física sobre la cual se aplica, imprime, dibuja o construye una propuesta gráfica.
Ejemplo: Lápiz + papel bond = boceto
Papel
El papel es uno de los principales sustratos utilizados en diseño gráfico. Sus características pueden variar dependiendo de su gramaje, textura, acabado y composición.
Gramaje
El gramaje expresa el peso del papel en gramos por metro cuadrado (g/m²). Esta característica influye en la rigidez, resistencia, manipulación y percepción de calidad.
| Gramaje aproximado | Características | Usos |
|---|---|---|
| 75–90 g/m² | Ligero | Documentos y bocetos |
| 120–150 g/m² | Mayor resistencia | Folletos y material editorial |
| 200–300 g/m² | Rígido | Tarjetas y cartulinas |
Otros sustratos
Madera
Utilizada en señalética, branding, productos promocionales y aplicaciones decorativas.
Acrílico
Adecuado para displays, señalización, letras y elementos tridimensionales.
Metal
Puede utilizarse para placas, señalización y aplicaciones de identidad corporativa.
Formatos
El formato corresponde a las dimensiones y proporciones de una pieza gráfica. Debe seleccionarse de acuerdo con la función, medio de reproducción y contexto de utilización.
| Formato | Dimensiones | Aplicaciones |
|---|---|---|
| A0 | 841 × 1189 mm | Carteles y planos |
| A1 | 594 × 841 mm | Carteles y láminas |
| A2 | 420 × 594 mm | Carteles |
| A3 | 297 × 420 mm | Carteles y presentaciones |
| A4 | 210 × 297 mm | Documentos y folletos |
| A5 | 148 × 210 mm | Folletos y piezas pequeñas |
Orientación
Vertical
También conocida como orientación retrato. Frecuente en carteles, revistas y documentos.
Horizontal
También conocida como paisaje. Es común en presentaciones, banners y composiciones panorámicas.
Cuadrado
Posee proporciones iguales. Es frecuente en publicaciones digitales y piezas promocionales.
1.3 Instrumentos de trazo
Los instrumentos de trazo son herramientas utilizadas para crear líneas, formas, estructuras, medidas y representaciones gráficas.
Lápices
Para bocetaje, construcción de formas, estudios y representación gráfica.
Portaminas
Permite mantener un grosor de línea constante y resulta útil para dibujo técnico.
Estilógrafos
Permiten crear líneas precisas con diferentes grosores.
Reglas
Facilitan la construcción de líneas rectas y la medición.
Escuadras
Permiten construir líneas paralelas, perpendiculares y diferentes ángulos.
Compás
Utilizado para crear circunferencias, arcos y construcciones geométricas.
Gomas y borradores
Las gomas permiten corregir o modificar trazos realizados con materiales como grafito y carboncillo.
- Goma blanca: eliminación de grafito convencional.
- Goma moldeable: extracción parcial de grafito y creación de luces.
- Goma de precisión: permite trabajar áreas pequeñas.
Marcadores
Los marcadores permiten realizar trazos rápidos y expresivos. Son ampliamente utilizados para bocetaje, ilustración, representación de productos y presentación de conceptos.
Relación entre material, sustrato e instrumento
Uno de los aprendizajes fundamentales consiste en comprender que estos tres elementos trabajan conjuntamente.
| Material | Sustrato | Instrumento | Resultado |
|---|---|---|---|
| Grafito | Papel bond | Lápiz | Boceto |
| Tinta | Papel | Estilógrafo | Ilustración |
| Marcador | Papel especial | Marcador | Render |
| Acrílico | Cartón | Pincel | Composición |
Del boceto a la pieza final
Supongamos que un diseñador debe desarrollar un cartel para un festival cultural.
El diseñador puede comenzar con lápiz sobre papel bond, experimentar posteriormente con tinta y marcadores, digitalizar los resultados mediante escáner o fotografía y finalmente preparar el archivo para impresión.
Actividad: Laboratorio de materiales y trazos
Experimentar con diferentes materiales, sustratos e instrumentos para identificar sus características visuales y posibilidades dentro del diseño gráfico.
Materiales sugeridos
- Papel bond.
- Cartulina.
- Papel texturizado.
- Lápiz HB.
- Lápiz 2B.
- Marcadores.
- Estilógrafo.
- Regla.
- Escuadras.
- Compás.
- Goma.
Ejercicio
Crear una lámina experimental dividida en nueve secciones. Cada sección deberá utilizar una combinación diferente de material, sustrato e instrumento.
| Criterio | Valor |
|---|---|
| Experimentación con materiales | 25% |
| Calidad del trazo | 20% |
| Composición | 20% |
| Limpieza y presentación | 15% |
| Creatividad | 20% |
| Total | 100% |
Conclusión
El conocimiento de los materiales, sustratos e instrumentos de trazo permite al diseñador tomar decisiones conscientes y experimentar con diferentes posibilidades visuales.
La tecnología digital no sustituye estos conocimientos; los complementa. Un diseñador que comprende cómo responde el grafito sobre diferentes papeles, cómo funciona la tinta, cómo cambia una imagen según el sustrato y cómo construir correctamente una forma geométrica posee mayores recursos para desarrollar soluciones gráficas.
La experimentación material permite descubrir resultados que difícilmente pueden obtenerse únicamente mediante software, convirtiéndose en una herramienta importante para desarrollar creatividad, pensamiento visual y un lenguaje gráfico propio.
