Los materiales, sustratos e instrumentos de trazo constituyen elementos fundamentales dentro del proceso de diseño gráfico. Antes de utilizar herramientas digitales, el diseñador debe comprender las características físicas de los materiales con los que trabaja, así como las superficies sobre las que realizará sus propuestas.
Aunque actualmente gran parte del diseño se desarrolla mediante software especializado, los procesos manuales continúan siendo importantes para la experimentación, generación de conceptos, bocetaje, ilustración, construcción de prototipos y desarrollo de propuestas gráficas.
El conocimiento de los materiales permite al diseñador tomar decisiones relacionadas con:
- La apariencia visual de una pieza.
- La textura y el acabado.
- La precisión del trazo.
- La durabilidad.
- El método de reproducción.
- El costo de producción.
- La relación entre concepto, material y función.
Por ejemplo, no es lo mismo realizar un boceto con lápiz sobre papel bond que utilizar tinta sobre papel couché, pintura sobre cartón ilustración o marcador sobre acetato. Cada combinación produce resultados visuales y técnicos diferentes.
1.1 Materiales
En diseño gráfico, los materiales son aquellos elementos físicos utilizados para crear, representar, modificar, construir o reproducir una propuesta visual.
Pueden utilizarse para realizar desde un boceto inicial hasta una pieza gráfica terminada.
Podemos clasificarlos en diferentes grupos:
Principales tipos de materiales
- Materiales para dibujo y trazo.
- Materiales para pintura.
- Materiales para collage y composición.
- Materiales para construcción de prototipos.
- Materiales para reproducción gráfica.
- Materiales experimentales.
1.1.1 Materiales secos
Los materiales secos son aquellos que generalmente se utilizan directamente sobre una superficie sin requerir un medio líquido para aplicarse.
Entre los más importantes encontramos:
Lápiz de grafito
Es uno de los instrumentos más utilizados para realizar bocetos, dibujos técnicos y estudios preliminares.
Los lápices se clasifican mediante letras y números:
| Clasificación | Característica |
|---|---|
| H | Duro, produce líneas claras |
| 2H–4H | Muy duro, utilizado para líneas precisas |
| HB | Dureza intermedia |
| B | Blando, produce líneas oscuras |
| 2B–6B | Mayor suavidad y oscuridad |
Ejemplo: un diseñador puede utilizar un lápiz 2H para construir una retícula y posteriormente un 4B para enfatizar determinadas áreas del boceto.

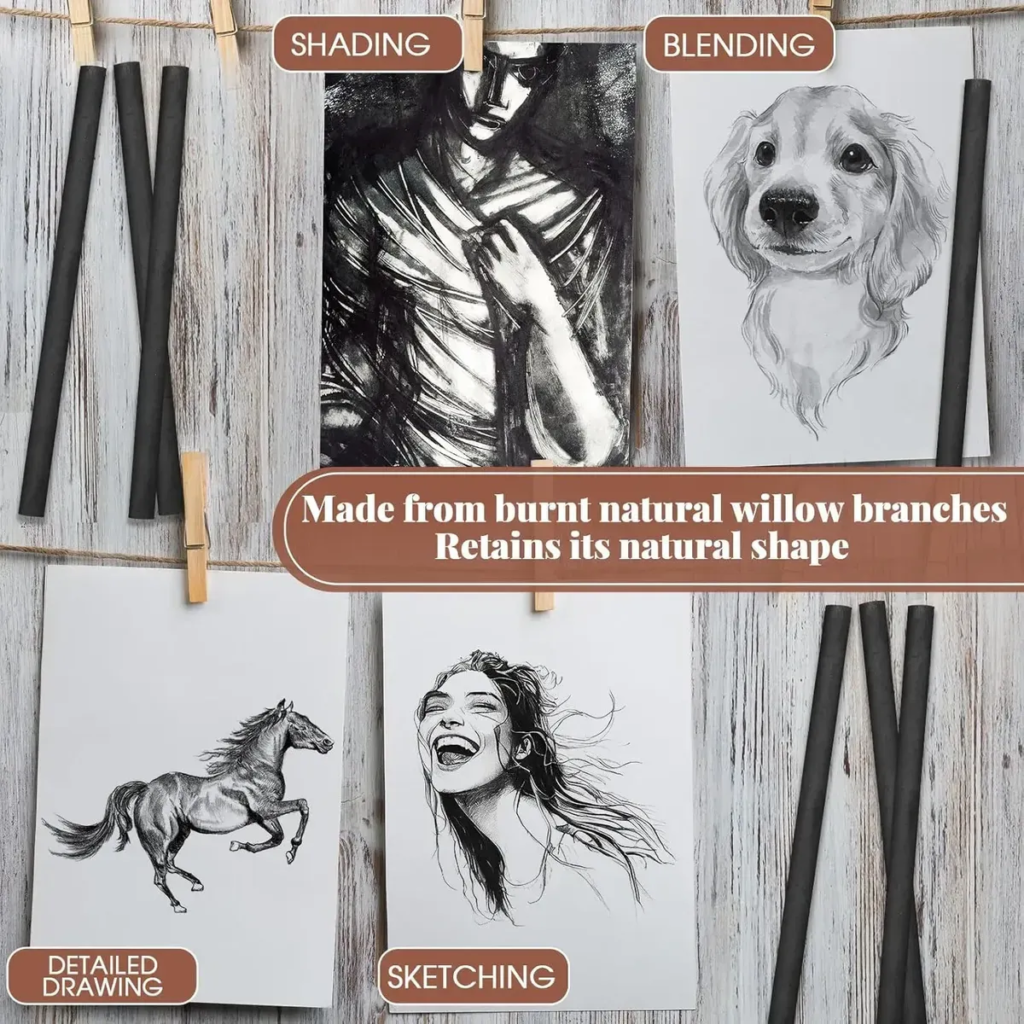

Carboncillo
Produce negros intensos y permite trabajar rápidamente valores de luz y sombra.
Se utiliza principalmente para:
- Estudios de volumen.
- Bocetos expresivos.
- Ilustración.
- Estudios de contraste.
Su principal característica es que permite obtener una amplia gama de tonos, desde grises suaves hasta negros profundos.
Pasteles
Son barras de pigmento que pueden ser:
- Secas.
- Grasas.
- En lápiz.
Permiten realizar trabajos con gran intensidad cromática y una apariencia más pictórica.
1.1.2 Materiales húmedos
Los materiales húmedos utilizan algún tipo de líquido como vehículo para transportar el pigmento.
Entre ellos encontramos:
Tinta
La tinta permite realizar líneas muy definidas y contrastantes.
Es especialmente útil para:
- Ilustración.
- Caligrafía.
- Lettering.
- Bocetaje.
- Ilustración editorial.
- Diseño de logotipos experimentales.
Acuarela
Utiliza pigmentos mezclados con agua.
Su principal característica es la transparencia, que permite construir diferentes intensidades mediante capas.
Ejemplo de aplicación: ilustración editorial, carteles, ilustración botánica o creación de fondos.

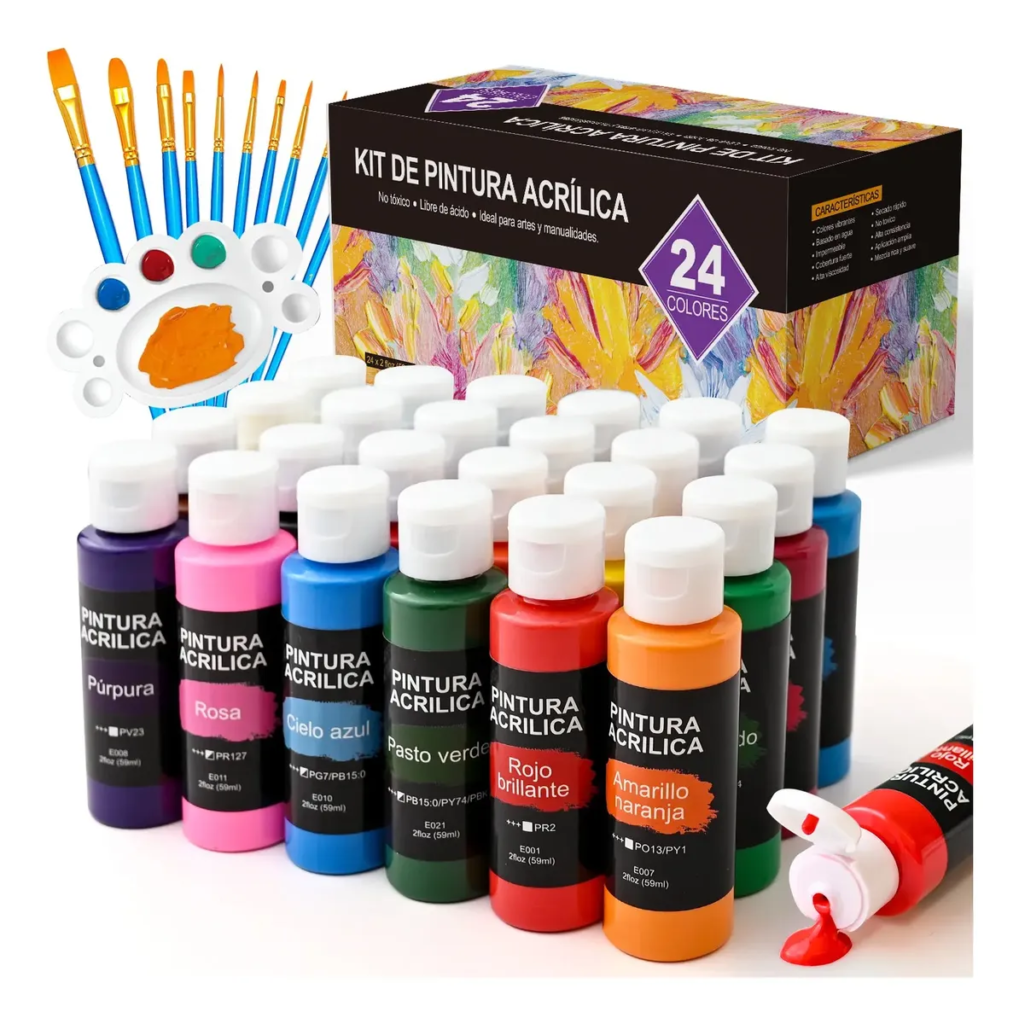

Acrílico
Es una pintura de secado relativamente rápido y puede aplicarse sobre diferentes superficies.
Puede utilizarse sobre:
- Papel.
- Cartón.
- Madera.
- Tela.
- Algunos plásticos preparados.
A diferencia de la acuarela, generalmente produce superficies más opacas.
1.1.3 Materiales para collage
El collage consiste en construir una composición mediante la combinación de diferentes elementos.
Algunos materiales utilizados son:
- Papeles de colores.
- Revistas.
- Fotografías.
- Periódicos.
- Cartón.
- Tipografía impresa.
- Textiles.
- Material reciclado.
El collage es particularmente importante en procesos de experimentación gráfica, ya que permite explorar composición, textura, color, jerarquía y contraste sin depender inicialmente de herramientas digitales.
1.1.4 Materiales para prototipos
Cuando el diseñador necesita comprobar físicamente una propuesta, puede utilizar materiales para elaborar modelos o prototipos.
Entre los más comunes están:
- Cartón.
- Cartulina.
- Foamboard.
- Madera.
- Acetato.
- Acrílico.
- Espuma.
- Papel.
- Materiales reciclados.
Ejemplo:
Un estudiante que desarrolla el empaque de una botella puede realizar primero un modelo de papel o cartulina antes de producir el envase definitivo.
Este proceso permite detectar errores de:
- Dimensiones.
- Proporción.
- Ensamble.
- Legibilidad.
- Ergonomía.
- Distribución gráfica.
1.2 Sustratos y formatos
¿Qué es un sustrato?
El sustrato es la superficie física sobre la cual se aplica, imprime, dibuja o construye una propuesta gráfica.
En términos sencillos:
El material es aquello con lo que trabajamos; el sustrato es la superficie sobre la que trabajamos.
Por ejemplo:
Lápiz + papel = material + sustrato
Tinta + cartulina = material + sustrato
Acrílico + madera = material + sustrato

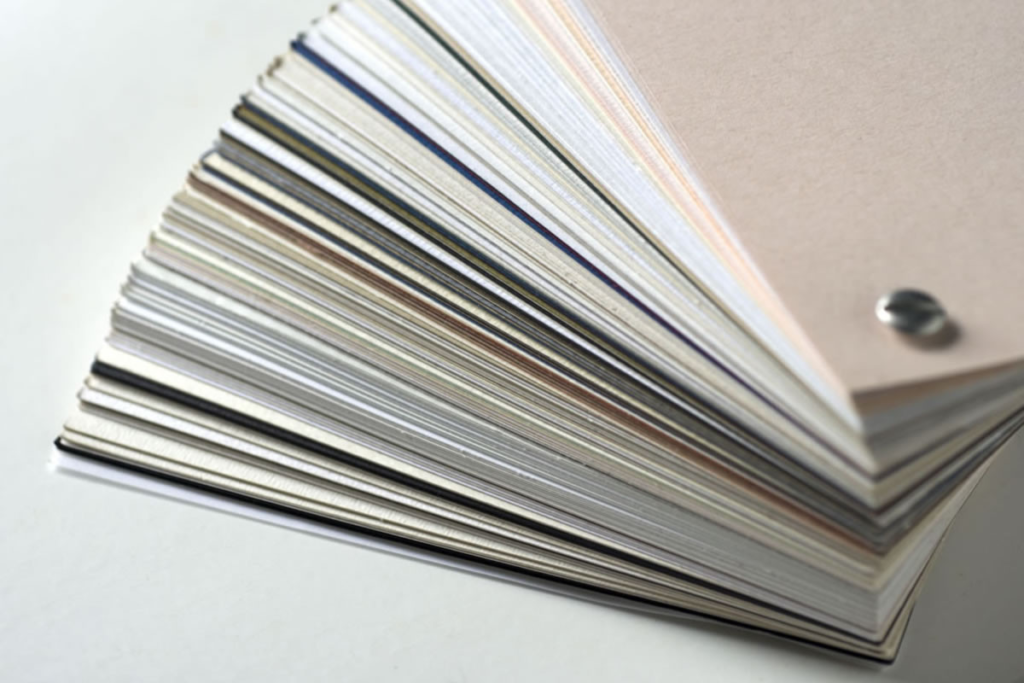

1.2.1 Papel
El papel es uno de los principales sustratos utilizados en diseño gráfico.
Sus características pueden variar considerablemente.
Algunas características importantes son:
Gramaje
Indica el peso del papel expresado normalmente en gramos por metro cuadrado (g/m²).
Por ejemplo:
- 75–90 g/m²: papel relativamente ligero.
- 120–150 g/m²: papel más resistente.
- 200–300 g/m²: cartulinas y papeles gruesos.
El gramaje influye en:
- Rigidez.
- Resistencia.
- Sensación al tacto.
- Tipo de impresión.
- Uso final.
Textura
Puede ser:
- Lisa.
- Rugosa.
- Granulada.
- Texturizada.
Acabado
Puede encontrarse papel:
- Mate.
- Brillante.
- Satinado.
- Natural.
1.2.2 Cartulina y cartón
Son sustratos más rígidos que el papel.
Se utilizan frecuentemente para:
- Empaque.
- Presentaciones.
- Prototipos.
- Carteles.
- Maquetas.
- Displays.
- Tarjetas.
Ejemplo
Para desarrollar un empaque, el diseñador puede comenzar con una plantilla impresa sobre cartulina.
Posteriormente:
Diseño → impresión → corte → doblez → armado → evaluación
Este proceso permite comprobar físicamente si el diseño funciona antes de enviarlo a producción.
1.2.3 Otros sustratos
El diseño gráfico no está limitado al papel.
También pueden utilizarse:
Madera
Aplicaciones:
- Señalética.
- Decoración.
- Branding.
- Grabado.
- Productos promocionales.
Acrílico
Aplicaciones:
- Señalización.
- Displays.
- Letras.
- Exhibidores.
Metal
Aplicaciones:
- Placas.
- Señalización.
- Productos promocionales.
- Identificación industrial.
Tela
Aplicaciones:
- Playeras.
- Bolsas.
- Banderas.
- Textiles promocionales.
Plástico
Aplicaciones:
- Envases.
- Tarjetas.
- Displays.
- Productos promocionales.
1.2.4 Formatos
El formato hace referencia principalmente a las dimensiones y proporciones de una pieza gráfica.
El formato debe determinarse considerando:
- Función.
- Medio de reproducción.
- Lugar donde será utilizado.
- Distancia de visualización.
- Cantidad de información.
- Sistema de impresión.
Formatos de la serie A
Los formatos internacionales más utilizados son:
| Formato | Dimensiones aproximadas |
|---|---|
| A0 | 841 × 1189 mm |
| A1 | 594 × 841 mm |
| A2 | 420 × 594 mm |
| A3 | 297 × 420 mm |
| A4 | 210 × 297 mm |
| A5 | 148 × 210 mm |
Ejemplos de aplicación
A4: documentos, folletos, hojas membretadas.
A3: carteles pequeños, láminas y presentaciones.
A2: carteles y láminas de presentación.
A1: carteles, planos y presentaciones de gran formato.
A0: carteles grandes, planos y presentaciones profesionales.
1.2.5 Orientación
Un formato puede tener diferentes orientaciones.
Vertical
También denominada orientación retrato.
Ejemplo:
- Carteles.
- Revistas.
- Folletos.
- Infografías.
Horizontal
También denominada orientación paisaje.
Ejemplo:
- Presentaciones.
- Banners.
- Panorámicos.
- Algunos carteles.
Cuadrado
Tiene la misma medida en sus lados.
Ejemplo:
- Publicaciones para redes sociales.
- Invitaciones.
- Portadas.
- Piezas promocionales.
1.3 Instrumentos de trazo
Los instrumentos de trazo son herramientas utilizadas para crear líneas, formas, estructuras, medidas y representaciones gráficas.
Son fundamentales para desarrollar tanto dibujos expresivos como representaciones técnicas.
Podemos dividirlos en:
- Instrumentos de dibujo libre.
- Instrumentos de precisión.
- Instrumentos de medición.
- Instrumentos de construcción geométrica.
1.3.1 Lápices
El lápiz es uno de los instrumentos básicos del diseñador.
Permite:
- Bocetar.
- Construir formas.
- Realizar estudios.
- Definir proporciones.
- Crear sombras.
- Desarrollar conceptos.
Una característica importante es que permite corregir fácilmente el trabajo mediante una goma.

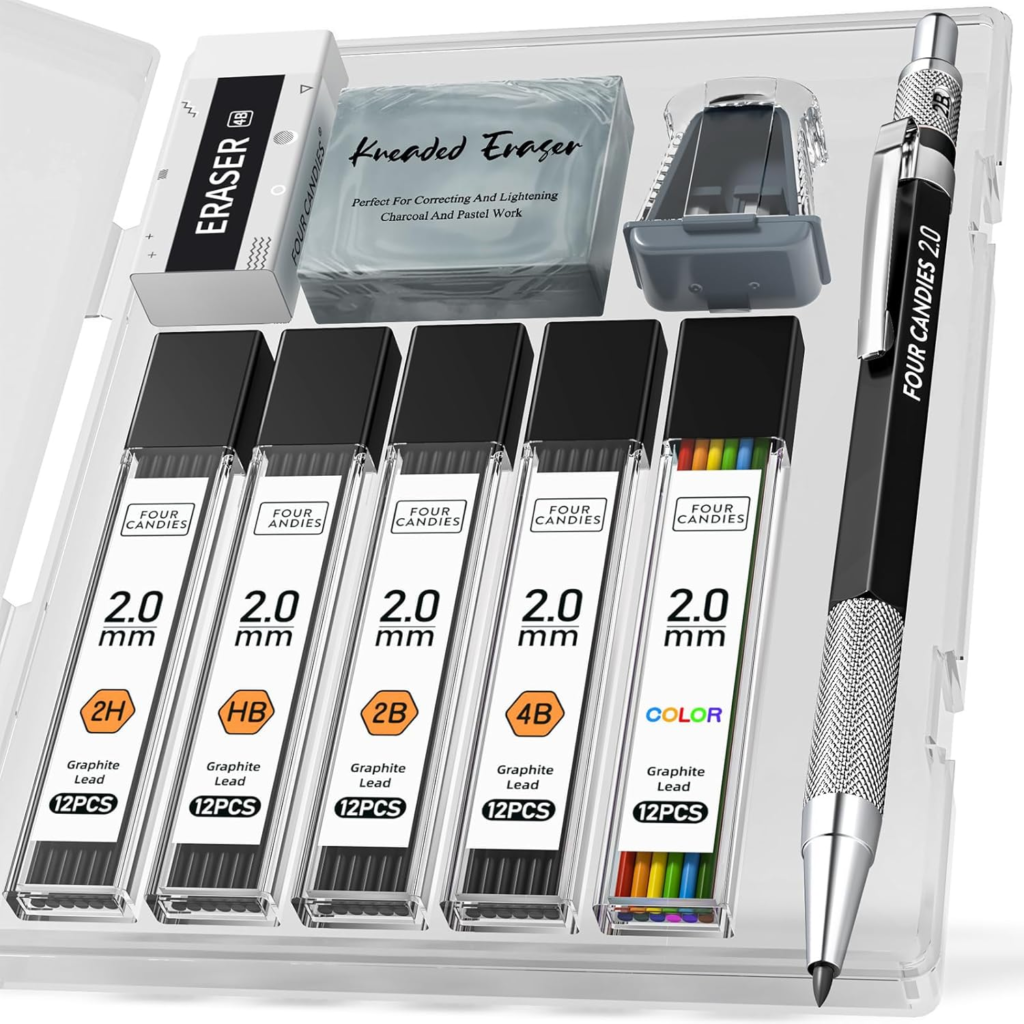

1.3.2 Portaminas
El portaminas utiliza minas intercambiables y permite mantener un grosor relativamente constante.
Es muy útil para:
- Dibujo técnico.
- Retículas.
- Bocetos.
- Tipografía.
- Construcción geométrica.
Las minas pueden encontrarse en diferentes grosores, como:
- 0.3 mm
- 0.5 mm
- 0.7 mm
- 0.9 mm
1.3.3 Plumas y estilógrafos
Los estilógrafos permiten realizar líneas precisas y constantes.
Son utilizados principalmente en:
- Dibujo técnico.
- Ilustración.
- Arquitectura.
- Diseño editorial.
- Diagramación.
- Bocetos.
Los diferentes grosores permiten crear jerarquías visuales.
Por ejemplo:
0.1 mm → detalles
0.3 mm → líneas secundarias
0.5 mm → líneas principales
0.8 mm → contornos destacados
1.3.4 Regla
La regla permite construir líneas rectas y realizar mediciones.
Además de las reglas convencionales, existen reglas especializadas como:
- Regla metálica.
- Regla triangular.
- Escalímetro.
- Regla de corte.
La regla metálica es especialmente útil cuando se realizan cortes con cúter porque ofrece mayor resistencia.
1.3.5 Escuadras
Las escuadras permiten construir líneas con determinados ángulos.
Las más utilizadas son:
- Escuadra de 45°.
- Escuadra de 30°/60°.
Permiten construir:
- Ángulos.
- Líneas paralelas.
- Líneas perpendiculares.
- Formas geométricas.
1.3.6 Compás
El compás permite realizar circunferencias y arcos.
Es útil para:
- Construcciones geométricas.
- Logotipos.
- Diagramas.
- Ilustraciones.
- Estudios de proporción.
Un ejemplo clásico es utilizar el compás para construir una circunferencia que posteriormente será utilizada como base para desarrollar un símbolo gráfico.
1.3.7 Gomas y borradores
Aunque no producen directamente un trazo, son herramientas importantes dentro del proceso de dibujo.
Existen diferentes tipos:
Goma blanca
Para eliminar grafito convencional.
Goma moldeable
Puede moldearse con las manos y permite retirar pequeñas cantidades de grafito.
Es muy útil para crear luces y efectos en dibujos realizados con grafito o carboncillo.
Goma de precisión
Permite borrar áreas pequeñas sin afectar demasiado el resto del dibujo.
1.3.8 Marcadores
Los marcadores permiten realizar trazos rápidos y expresivos.
Pueden clasificarse según su base:
- Base agua.
- Base alcohol.
- Permanentes.
Son utilizados en:
- Bocetaje.
- Ilustración.
- Presentaciones de concepto.
- Storyboards.
- Diseño de personajes.
- Visualización de productos.
1.3.9 Instrumentos de corte
Aunque no son instrumentos de trazo propiamente dichos, forman parte del proceso de construcción de prototipos.
Entre ellos encontramos:
- Cúter.
- Exacto.
- Tijeras.
- Navajas de precisión.
Se utilizan para transformar un sustrato mediante cortes controlados.
Ejemplo:
Para construir un prototipo de empaque:
Cartulina → impresión → marcado → corte → doblez → pegado → prototipo
Relación entre material, sustrato e instrumento
Uno de los aprendizajes más importantes es comprender que estos tres elementos trabajan conjuntamente.
| Material | Sustrato | Instrumento | Resultado |
|---|---|---|---|
| Grafito | Papel bond | Lápiz | Boceto |
| Tinta | Papel ilustración | Estilógrafo | Ilustración |
| Marcador | Papel marcador | Marcador | Render |
| Pintura acrílica | Cartón | Pincel | Composición |
| Grafito | Papel texturizado | Lápiz | Estudio de textura |
| Tinta | Acetato | Plumilla | Gráfica experimental |
| Pintura | Madera | Pincel | Gráfica aplicada |
Esto demuestra que la elección del material no puede separarse de la elección del sustrato y del instrumento.
Ejemplo práctico
Supongamos que un diseñador debe desarrollar un cartel para un festival cultural.
Puede comenzar de la siguiente manera:
1. Bocetaje
Sustrato: papel bond
Instrumento: lápiz HB
Se generan diferentes composiciones.
2. Desarrollo
Sustrato: papel de mayor gramaje
Instrumentos: tinta y marcadores
Se experimenta con:
- Tipografía.
- Color.
- Ilustración.
- Jerarquía.
- Contraste.
3. Propuesta final
El diseño se digitaliza mediante:
- Escáner o cámara.
- Photoshop.
- Illustrator.
4. Producción
El archivo se adapta al sustrato final:
Papel couché / cartulina / lona / otro soporte
De esta manera, el proceso combina técnicas tradicionales y herramientas digitales.
Conclusión
El conocimiento de los materiales, sustratos y herramientas de trazo permite al diseñador tomar decisiones conscientes y experimentar con diferentes posibilidades visuales.
La tecnología digital no sustituye estos conocimientos; por el contrario, los complementa. Un diseñador que comprende cómo responde el grafito sobre diferentes papeles, cómo funciona la tinta, cómo cambia una imagen según el sustrato o cómo construir correctamente una forma geométrica tiene una mayor capacidad para desarrollar soluciones gráficas tanto analógicas como digitales.
La experimentación material también permite descubrir resultados que difícilmente pueden obtenerse únicamente mediante software, convirtiéndose en una herramienta importante para desarrollar creatividad, pensamiento visual y lenguaje gráfico propio.
