Los sistemas de sombras constituyen un tema fundamental dentro de la geometría descriptiva, ya que permiten representar gráficamente cómo la luz incide sobre los objetos y cómo estos proyectan sombras sobre sí mismos o sobre otros planos. Este estudio tiene una gran importancia en disciplinas como arquitectura, diseño industrial, diseño gráfico, ingeniería y dibujo técnico, porque ayuda a comprender la forma tridimensional de los objetos y su relación con la luz.
En términos generales, el sistema de sombras es un método geométrico que permite determinar y representar la proyección de las sombras producidas por una fuente de luz sobre diferentes superficies.
1. Concepto de sombra en geometría descriptiva
En geometría descriptiva, la sombra se entiende como la proyección de un objeto producida por la interrupción de los rayos de luz sobre una superficie.
Cuando la luz incide sobre un objeto ocurren tres fenómenos:
- Zona iluminada: parte del objeto que recibe directamente la luz.
- Zona en sombra propia: parte del objeto que no recibe luz directa.
- Sombra proyectada: la sombra que el objeto arroja sobre otra superficie.
Estos tres elementos ayudan a comprender el volumen de los objetos y su posición en el espacio.
2. Importancia del estudio de las sombras
El estudio de los sistemas de sombras es importante por varias razones:
2.1 Comprensión del volumen
Las sombras permiten percibir la forma tridimensional de los objetos. Sin sombras, un objeto representado en dibujo técnico podría parecer plano.
2.2 Representación realista
En arquitectura y diseño, las sombras ayudan a generar representaciones más realistas de edificios, estructuras o productos.
2.3 Análisis espacial
Permiten entender:
- orientación de superficies
- incidencia de la luz
- relación entre diferentes elementos en el espacio
2.4 Aplicaciones prácticas
Se utilizan en:
- arquitectura (análisis solar y de iluminación)
- diseño industrial
- modelado tridimensional
- ilustración técnica
- render arquitectónico
3. Elementos que intervienen en un sistema de sombras
Para poder determinar una sombra es necesario considerar varios elementos geométricos.
3.1 Fuente de luz
Es el punto o dirección desde donde provienen los rayos luminosos.

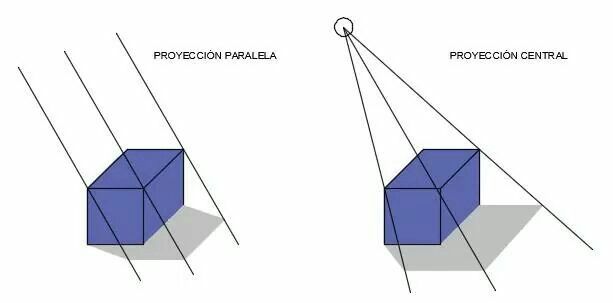

Existen dos tipos principales:
Luz puntual
La luz proviene de un punto específico, como una lámpara.
Los rayos divergen desde un punto.
Luz paralela
Los rayos de luz son paralelos entre sí.
Este sistema se utiliza frecuentemente para representar la luz solar.
3.2 Rayos luminosos
Son las líneas imaginarias que representan la trayectoria de la luz.
En geometría descriptiva se representan como rectas proyectantes que determinan dónde se formará la sombra.
3.3 Objeto
Es el cuerpo que interrumpe el paso de la luz.
Puede ser:
- una línea
- un plano
- un sólido
La forma del objeto determina la forma de la sombra.
3.4 Superficie receptora
Es la superficie donde se proyecta la sombra.
Puede ser:
- un plano horizontal
- un plano vertical
- un plano inclinado
- otro objeto
4. Tipos de sombras
En geometría descriptiva se distinguen principalmente dos tipos de sombras.
4.1 Sombra propia
La sombra propia es la parte del objeto que no recibe luz directa.
Se produce porque el propio objeto bloquea la luz sobre una de sus caras.
Por ejemplo:
En un cubo iluminado desde un lado, algunas caras quedan iluminadas y otras quedan en sombra.
La línea que separa la zona iluminada de la zona oscura se llama:
línea de contorno de sombra propia.
4.2 Sombra proyectada
La sombra proyectada es la que el objeto arroja sobre otra superficie.
Ejemplo:
Un poste iluminado por el sol proyecta una sombra sobre el suelo.
En geometría descriptiva esta sombra se determina mediante proyecciones de los rayos de luz desde los puntos del objeto hasta la superficie receptora.
5. Sistemas de sombras más utilizados
Dentro de la geometría descriptiva existen diferentes métodos para estudiar las sombras.
5.1 Sistema de sombras con luz paralela
Es el sistema más utilizado en arquitectura.
Características:
- Los rayos luminosos son paralelos.
- Representa la iluminación solar.
- Permite estudiar cómo la luz afecta a edificios y estructuras.
En este sistema se utilizan dos direcciones principales:
- proyección horizontal del rayo
- proyección vertical del rayo
Esto permite determinar la posición exacta de la sombra en planta y alzado.

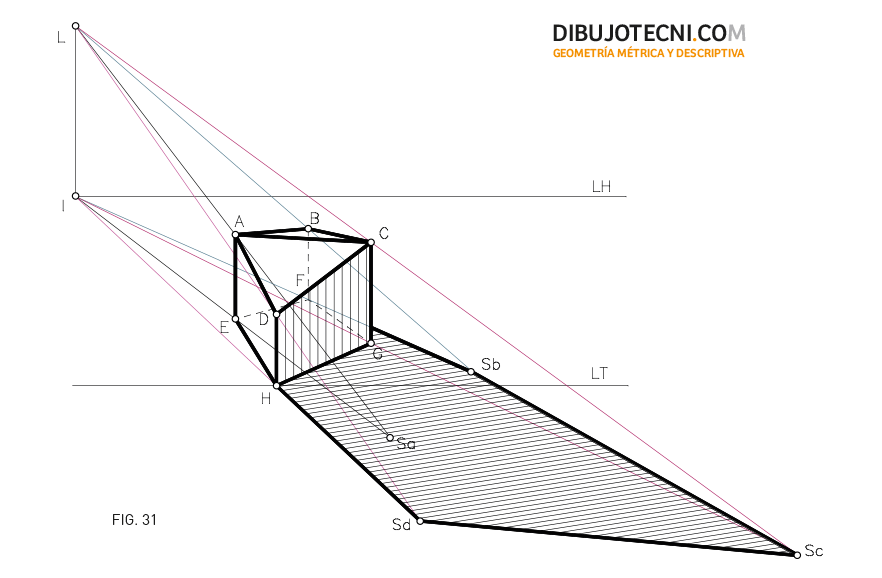

5.2 Sistema de sombras con luz puntual
Se utiliza cuando la fuente de luz es un punto específico, como una lámpara o reflector.
Características:
- los rayos divergen desde un punto
- las sombras cambian según la distancia a la fuente
- es útil para estudios de iluminación interior
6. Determinación geométrica de las sombras
El procedimiento básico para encontrar una sombra es el siguiente:
- Identificar la dirección de la luz.
- Trazar los rayos luminosos desde los puntos del objeto.
- Prolongar esos rayos hasta que intersecten la superficie receptora.
- Unir los puntos obtenidos para formar la sombra proyectada.
Este proceso se realiza utilizando proyecciones ortogonales, generalmente en:
- planta
- alzado
- perfil
7. Aplicaciones en arquitectura y diseño
Los sistemas de sombras son especialmente importantes en arquitectura.
Permiten analizar:
7.1 Asoleamiento
Se estudia cómo el sol incide sobre un edificio a diferentes horas del día o épocas del año.
7.2 Confort térmico
Las sombras influyen en:
- temperatura interior
- ventilación
- eficiencia energética
7.3 Diseño de espacios
Ayudan a proyectar:
- aleros
- pérgolas
- parasoles
- voladizos
8. Importancia didáctica en la geometría descriptiva
En la enseñanza de la geometría descriptiva, el estudio de las sombras desarrolla habilidades importantes:
- visualización espacial
- comprensión del volumen
- precisión en el dibujo técnico
- interpretación de la luz y el espacio
Además, prepara al estudiante para comprender herramientas modernas como:
- modelado 3D
- renderizado digital
- simulación de iluminación
Conclusión
Los sistemas de sombras en geometría descriptiva constituyen una herramienta fundamental para comprender la relación entre luz, forma y espacio. A través de métodos geométricos precisos es posible determinar cómo los objetos generan sombras y cómo estas se proyectan sobre diferentes superficies.
Su estudio no solo tiene valor teórico dentro del dibujo técnico, sino que también posee aplicaciones prácticas en arquitectura, diseño e ingeniería, permitiendo representar con mayor claridad la tridimensionalidad de los objetos y mejorar la comprensión del espacio construido.
